2.4.1. L2TP/IPsec(L2TPv2)を使用して本社ネットワークにリモート接続する（光回線、コマンド設定）

  • 概要

対応機種は、WA1510/WA1511/WA1512/WA2610-AP/WA2611-AP/WA2611E-AP/WA2612-AP/WA2511E です。
販売終了機種はこちら→→→ 販売終了機種
本事例は、リモートのPCまたはタブレット端末からL2TP/IPsecで本社ネットワークに
セキュアな接続を行う構成です。外出先からリモートで接続して、自分の業務用PCに
リモートデスクトップ接続するテレワーク用途等での利用が可能です。
本機能を利用するためには、本体のバージョンをVer 8.3以降にアップデートする必要があります。

本社ネットワークは光回線を利用します。
光回線のPPPoEユーザ名、PPPoEパスワードは事前にご契約された通信事業者にご確認ください。
PCのL2TP/IPsec設定方法はこちら→ L2TP/IPsec(L2TPv2)利用時のWindows10端末の設定
iOSのL2TP/IPsec設定方法はこちら→ L2TP/IPsec(L2TPv2)利用時のiOS端末の設定
AndroidのL2TP/IPsec設定方法はこちら→ L2TP/IPsec(L2TPv2)利用時のAndroid端末の設定
L2TP/IPsec(L2TPv2)接続動作確認済みリストはこちら→ L2TP/IPsec(L2TPv2) 動作確認済み端末一覧

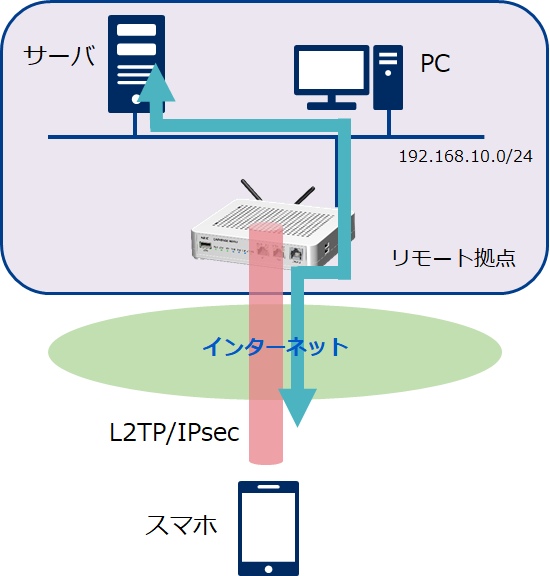

  • ネットワーク構成図


  • WA1510 サンプルコンフィグ

設定項目

コンフィグ

ホスト名の設定

hostname wa1510
ログインユーザ名、
ログインパスワードの設定

username (ログインユーザ名) password plain (ログインパスワード) administrator
Web-GUIログイン名、
ログインパスワードの設定

http-username (Web-GUIログイン名) password plain (Web-GUIログインパスワード) administrator

DHCPサーバの設定
ip dhcp-server enable
ip dhcp-server profile default
assignable-range 192.168.10.1 50
default-gateway auto
dns-server auto
subnet-mask auto

L2TPプロファイルの設定
ppp profile lns
authentication request chap-pap
user-list L2TPユーザ名 password plain L2TPパスワード
ipcp provide-remote-dns 192.168.10.254
ipcp provide-ip-address range 192.168.20.1 10

PPPoEプロファイルの設定
ppp profile pppoeprof
authentication username (PPPoEユーザ名)
authentication password plain (PPPoEパスワード)

WANインタフェースの設定
interface GigaEthernet0.0
no ip address
encapsulation PPPoE0
no shutdown

LANインターフェースの設定
interface GigaEthernet1.0
ip address 192.168.10.254/24
proxy-arp enable
ip dhcp-server binding default
no shutdown

L2TPv2インターフェースの設定
interface L2TPE0
ip address 192.168.10.253/32
ip tcp adjust-mss auto
ppp profile lns
l2tp mode lns
l2tp client-isolation enable
no shutdown

WANインターフェースの設定
interface PPPoE0
ip address ipcp
ip tcp adjust-mss auto
ipsec map ipsecprof1
ppp profile pppoeprof
auto-connect
ip napt enable
ip napt reserve icmp
ip napt reserve esp
ip napt reserve udp 500
ip napt reserve udp 4500
no shutdown

ルーティングの設定
ip route default PPPoE0

DNSプロキシの設定
proxy-dns ip enable
proxy-dns server default PPPoE0 ipcp

IKEプロポーザルの設定(Win10/iOS)
ike proposal ikeprop
encryption-algorithm aes256-cbc
authentication-algorithm hmac-sha1
lifetime 28800
dh-group 2048-bit

IKEプロポーザルの設定(Android)
ike proposal ikeprop2
encryption-algorithm aes256-cbc
authentication-algorithm hmac-sha2-256
lifetime 28800
dh-group 1024-bit

IKEポリシーの設定
ike policy ikepol1
mode main
dpd-keepalive enable ph1 20 3
proposal ikeprop ikeprop2
pre-shared-key plain (事前共有鍵)
nat-traversal enable keepalive 20

IPsecプロポーザルの設定
ipsec proposal ipsecprop
protocol esp enc-algo des-cbc aes256-cbc auth-algo hmac-sha1-96 hmac-sha2-256
lifetime 28800

IPsecポリシーの設定
ipsec policy ipsecpol
proposal ipsecprop

IPsecプロファイルの設定
ipsec profile ipsecprof1
mode transport
ipsec policy ipsecpol
ike policy ikepol1
source PPPoE0
peer any

NetMeisterの設定
nm ip enable
nm account (アカウント名) password plain (パスワード)
nm sitename example-office

Webサーバの設定
https-server ip enable
https-server ip permit 192.168.10.0/24
https-server ip permit 192.168.20.0/24
https-server ip redirect enable

L2TP LEDの設定
led vpn l2tp

  • サンプルコンフィグのダウンロード

WA1510のサンプルコンフィグのダウンロードはこちら サンプルコンフィグ.

  • コンフィグの適用方法

コンフィグの適用方法はこちら→ CLIによるコンフィグの適用方法

注意

本事例は、設定例を示したものであり、動作を保証するものではありません。
ご利用いただく場合には、検証の上ご利用ください。
