2.4.6. L2TP/IPsec(L2TPv2)利用時のiOS端末の設定

  • 概要

本事例は、iOS端末からWAルータにL2TP/IPsecでリモート接続する設定です。
※機種やOSのバージョンによって画面構成が異なる場合があります。

  • 今回使用するパラメータ一覧

設定項目

パラメータ

接続先アドレス(IPアドレス/FQDN)

wa1512-center.test-group.nmddns.jp

L2TPユーザ名

l2tp-user

L2TPパスワード

l2tp-pass

事前共有鍵

secret

  • iOS端末 設定

以下の設定は、iPhone7 の OS Version 12.3の事例となります。
各機種毎に手順が異なる場合がありますので、各機種の設定手順に従って設定してください。

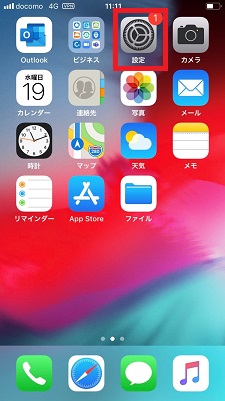

  1. 「設定」アイコンをタップします。

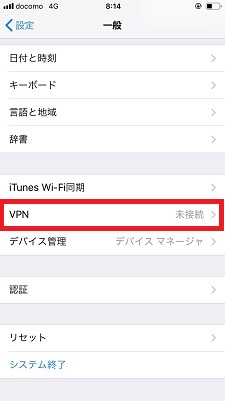

  1. 「VPN」をタップします。

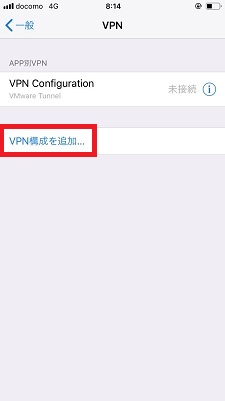

  1. 「VPN構成を追加」をタップします。

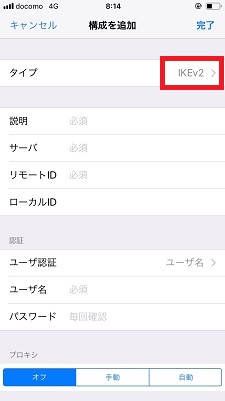

  1. 「タイプ」をタップします。

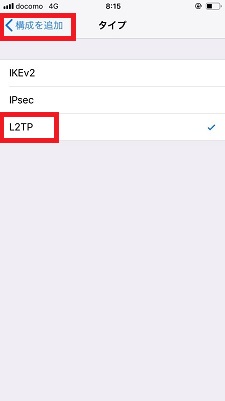

  1. 「L2TP」をタップし、「構成を追加」をタップします。

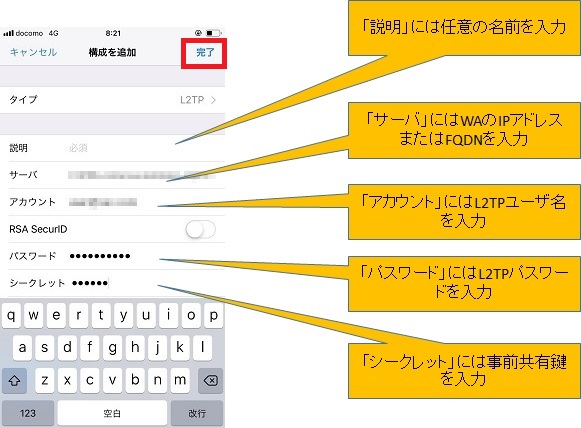

  1. 各パラメータを入力し、「完了」をタップします。

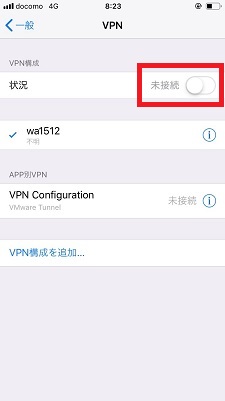

  1. 「VPN構成」のスライダーをスライドさせます。

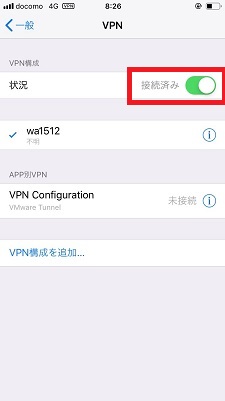

  1. 「接続済み」と表示されれば正常に接続されています。


注意

本事例は、設定例を示したものであり、動作を保証するものではありません。
ご利用いただく場合には、検証の上ご利用ください。
